电源：

【电源电压】：DC24V

【电源电压允许范围】：DC16.8～28.8V*3

【允许瞬时停电时间】：对5ms以下的瞬时停电会继续运行。

【电源保险丝】：250V 3.15A

【冲击电流】：最大35A   0.5ms以下/DC24V

【消耗功率*1】：             25W

【DC24V供给电源】： 无

【DC5V内置电源*2】：     500mA以下





           *1.  这个消耗功率是指， 基本单元上被扩展的输入输出扩展模块以及特殊功能单元/模块消耗的最大值。

           *2.  不能在外部使用。提供给输入输出扩展模块、 特殊功能模块、 特殊适配器， 以及功能扩展板的电源容量。

           *3.  电源电压为DC16.8～19.2V时， 扩展设备允许连接的台数会减少。



输入：

【输入点数】：8点

【输入的连接方式】：固定式端子排(M3螺丝)

【输入形式】：漏型/源型

【输入信号电压】：DC16.8～28.8V

【OFF输入感应电流】：1.5mA以下

【输入响应时间】：约10ms

【输入信号形式】：无电压触点输入

                                漏型输入时:NPN开集电极型晶体管

                                源型输入时:PNP开集电极型晶体管

【输入回路隔离】：光耦隔离

【输入动作显示】：光耦驱动时面板上的LED灯亮

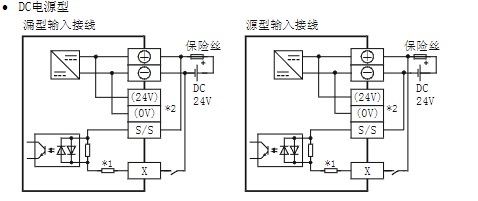

【输入回路的结构】：







输出规格：

【输出种类】：晶体管/漏型输出(M3螺丝)

【输出点数】：8点

【 输出的连接方式】：固定式端子排(M3螺丝)

【外部电源】：DC5～30V

【最大电阻负载】：0.5A/1点

      每个公共端的合计负载电流如下

      输出1点/1个公共端：0.5A以下

      输出4点/1个公共端：0.8A以下

      输出8点/1个公共端：1.6A以下

【最大感性负载】：12W/DC24V

      每个公共端的合计负载电流如下

      输出1点/1个公共端：12W/DC24V

      输出4点/1个公共端：19.2W/DC24V

      输出8点/1个公共端：38.4W/DC24V

【开路漏电流】：0.1mA以下/DC30V

【ON电压】：1.5V以下

【 OFF->ON响应时间】：

         Y000~Y002:5μs以下/10mA以上(DC5~24V)

         Y003以后:0.2ms以下/200mA以上(DC24V)

【 ON->OFF响应时间】：

         Y000~Y002 :5us以下/10mA以上(DC5-24V)

         Y003以后:0.2ms以下/200mA以上(DC24V)

【回路隔离】：光耦隔离

【输出动作的显示】：光耦驱动时面板上的LED灯亮

【输出回路的结构图 】：

十四、大约重量：0.60kg
